雨水收集利用系统的施工方案工艺标准

系统概述

雨水收集系统，指雨水收集的整个过程，可分五大环节即通过雨水收集管道收集雨水-弃流截污-PP雨水收集池储存雨水-过滤消毒-净化回用，收集到的雨水用于浇溉农作物、补充地下水、还可用于景观环境、绿化、洗车场用水、道路冲洗冷却水补充、冲厕等非生活用水用途。可以节约水资源，大大缓解我国的缺水问题。

雨水收集系统工艺及技术

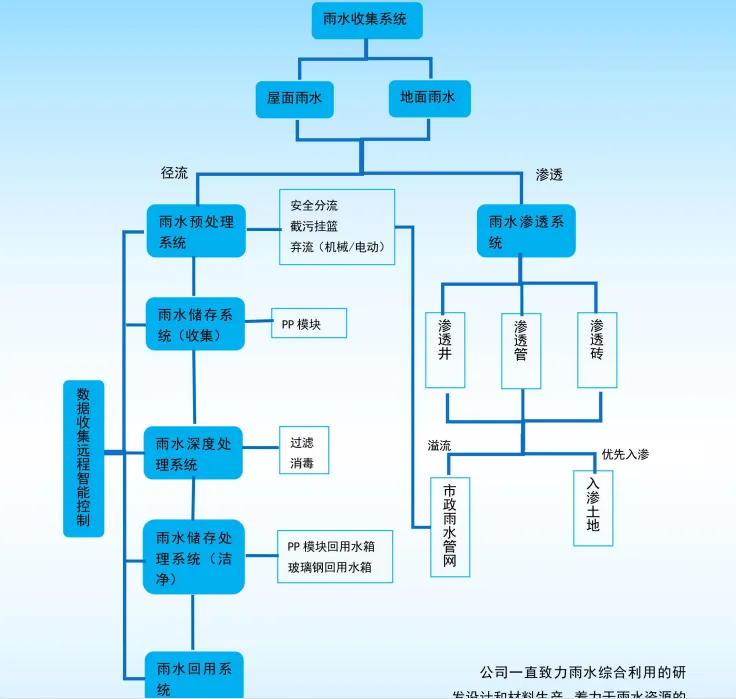

雨水收集系统，是将雨水根据需求进行收集后，并经过对收集的雨水进行处理后达到符合设计使用标准的系统。现今多数由弃流过滤系统、蓄水系统、净化系统组成。

回用工艺流程图

雨水管道--------截污管道--------雨水弃流过滤装置--------雨水自动过滤器--------雨水蓄水模块--------消毒处理--------用水点

01施工前准备工作

1） 编制施工方案，进行施工技术交底；

2） 测量人员根据施工图纸放线。

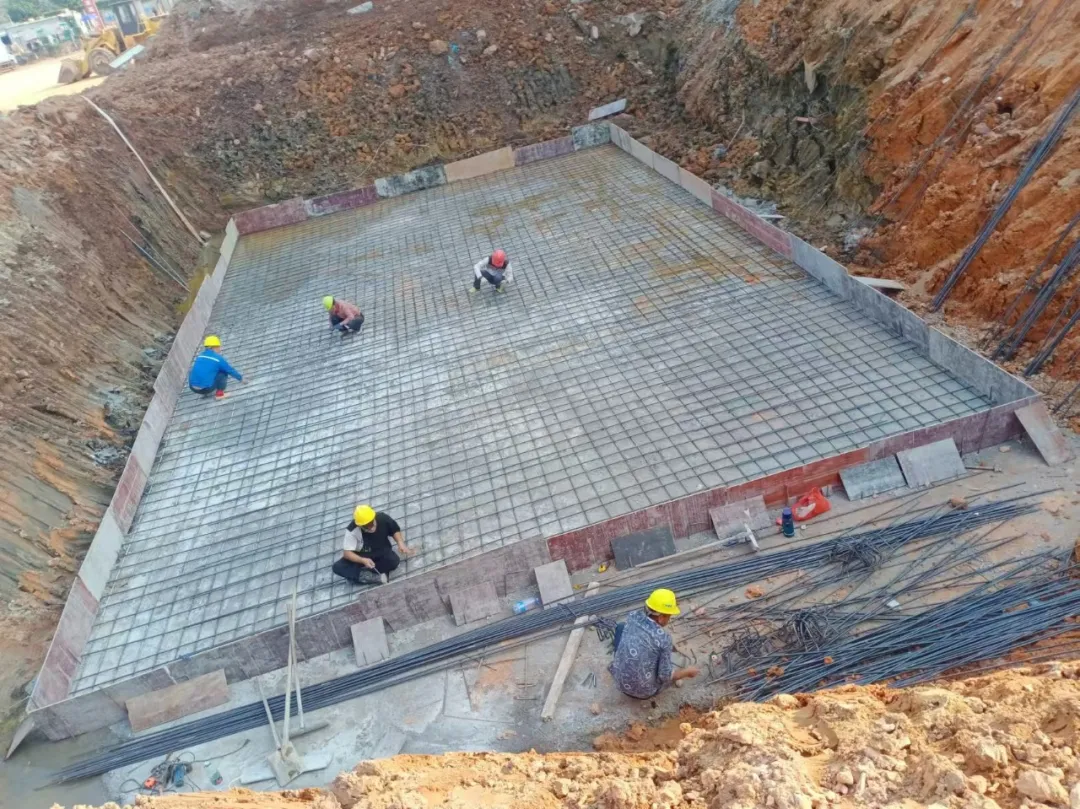

02 基坑开挖

1）应根据工程地质、水文地质、周边环境编制基坑土方开挖、支护、降水施工方案，开挖深度超过5m（含5m）或开挖深度虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑（构筑）物安全的基坑（槽）的土方开挖、支护、降水工程施工方案应组织专家论证。

2）地基承载力应符合设计要求。

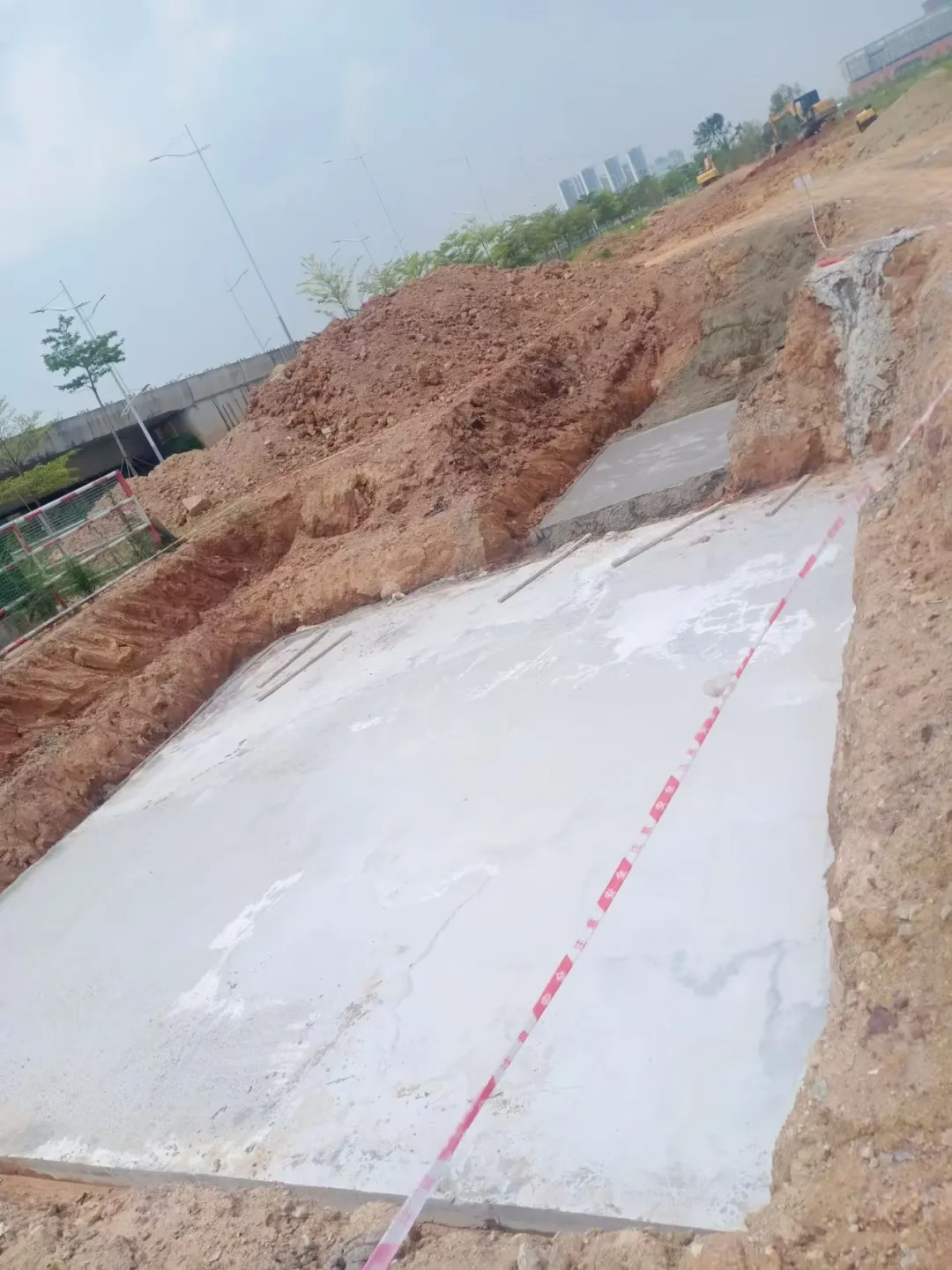

3）基础表面应平整光滑，高程误差值控制在±20mm。

03 复合土工膜敷设步骤

1）塑料储水模块外侧包裹防渗土工布（两布一膜），布为无纺布（机织塑料编织布），重量不得低于100g/m2；膜为PE膜，其厚度不得小于1mm，重量不得低于400g/m2。

  2）防渗土工布施工工艺：铺设、剪裁→对正、搭齐→压布定型→擦拭尘土→焊接试验→焊接→检测→修补→复检验收。

  3）防渗土工布搭接宽度应大于500mm，采用双道焊缝接缝方式，以提供多重保护，可以在焊层之间充气测试焊接效果。焊接后，应及时对焊缝焊接质量进行检测。

  4）铺设土工布时，应从最低部位开始向高位延伸。不要拉得过紧，应留足够余幅（大约1.5%），以备局部下沉拉伸。

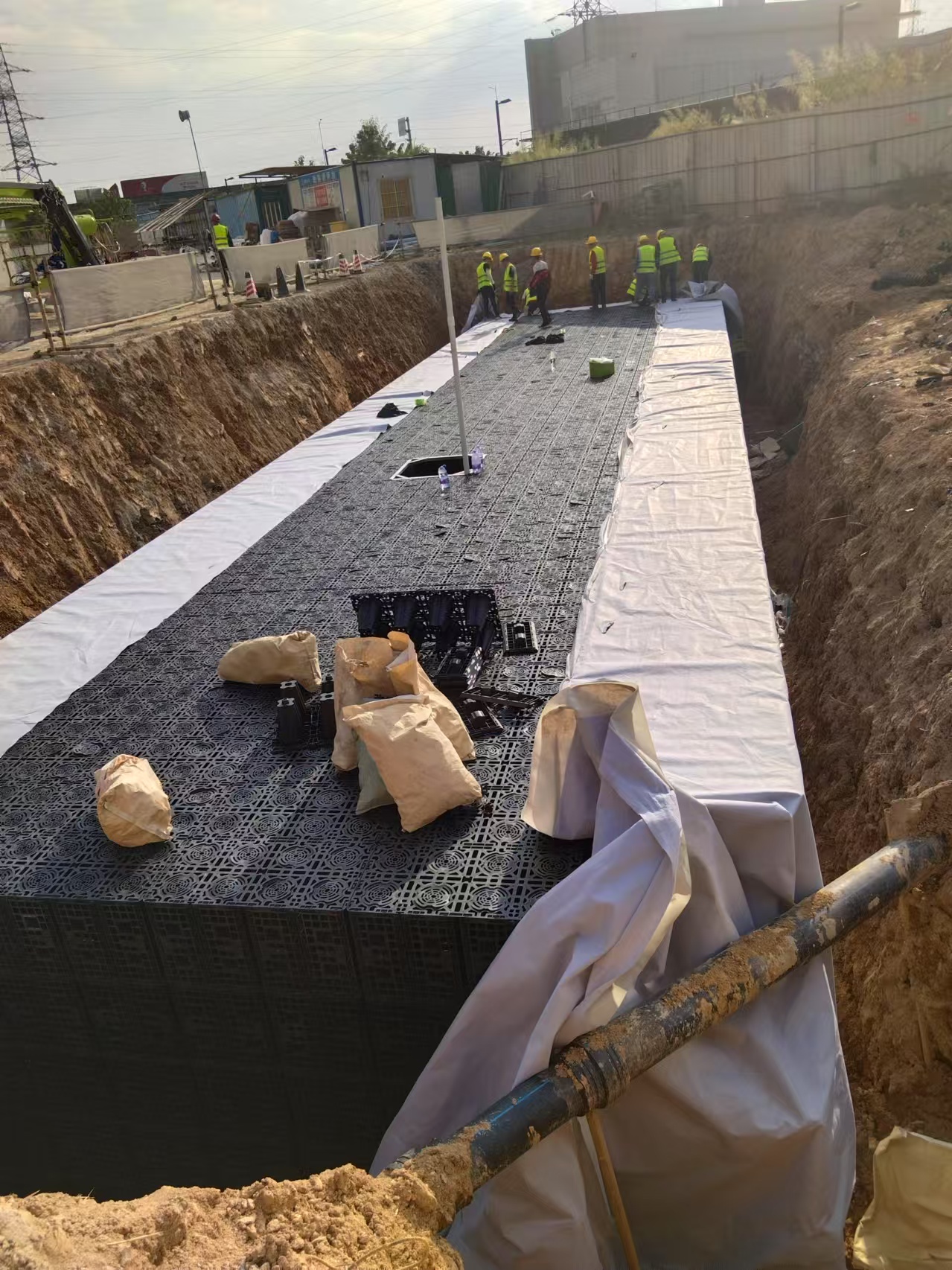

04 PP模块组合水池的安装

1）塑料模块单体安装时排列整齐，便于同层和上下层之间固定连接，按施工图纸要求雨水收集池长宽高尺寸安装塑料模块数量。

2）同层储水模块之间用塑料模块横向固定卡连接，每个模块长边一侧使用的固定卡不少于2只，短边一侧使用的固定卡不少于1只。

3）上下层储水模块之间用塑料模块纵向固定杆连接，每座模块单体上下层之间的固定杆不少于2只。

  4）储水模块在连接过程中，要尽量避免垂直连接，先铺设第一层，然后再逐层往上铺设。

05 包裹焊接防渗土工布

在雨水收集池储水模块全部安装完成后，将事先焊接好的复合土工膜围裹在储水模块骨架周围，并按折痕将其折好。在顶面包裹时两侧搭接宽度大于500mm，焊接按复合土工膜焊接技术要点进行焊接。

  1）预制套管与复合土工膜贴合面边长应2倍于管道直径，套管部分直径略大于管径。管道与HPDE套管使用双箍固定。

  2）复合土工膜开十字口，管道通过PE法兰连接入模块水池。

  3）接管道部分预留出足够余量，土工布开十字口，管道插接入模块内部，单箍扎紧。

06 各功能井及其连接管道安装

雨水井、雨水预处理装置、排泥提升井、清水提升井、放空阀门井、弃流井安装施工时，高程、坐标应满足设计要求，之间管道连接安装严密。

07 回填土方

  1）基坑底部混凝土垫层保证水平，上部铺不少于20mm中砂垫层。

  2）弃流井、阀门井的坐标可根据现场实际情况做适当调整。

  3）沉砂井基础的做法：采用原土或粗砂分层回填，人工或机械夯实，每层厚度不大于500mm。顶部做200mm厚度、宽度不小于1500mm的混凝土垫层，混凝土强度等级不低于C20。

  4）沉砂井与储水模块各连接管安装完后，在回填过程中先将沉砂井周围回填500mm厚度的粗砂或石粉。用人工夯实后，再回填下一层。最后回填至管顶500~700mm厚度人工夯实后，方可回填其他材料。

  5）设备间取水管处的回填做法与沉砂井取水管处的回填做法相同。

  6）储水模块透气管在回填过程中避免将立管压歪，保证立管垂直。

  7）水池顶部土工布表面区域均匀摊铺200mm厚的纯净中砂，再采用干净无杂质的松散好土进行储水模块上表面的回填施工。每300mm拍打密实，直到设计高度，禁止使用机械方法进行夯实作业，禁止用水冲灌或水浸泡。

  8）雨水收集水池四周回填物为粗砂和原土，回填时在靠近复合土工膜的一侧回填100mm厚的粗砂，再在粗砂的外侧回填原土。不得回填带有石块等硬物的粗沙或石粉，以免硬物直接接触方块造成漏水现象发生。每次每层回填厚度为300mm，压实，直至顶面。

08 设备安装至完工验收

1)、弃流过滤设备及电气设备到货后，由设备管理部门，会同购置单位，使用单位（或接收单位）进行开箱验收。

2)、设备的安装应按照工艺要求进行。在线仪表安装位置和方向应正确，不得少装、漏装。设备中的阀门、取样口等应排列整齐，间隔均匀，不得渗漏。

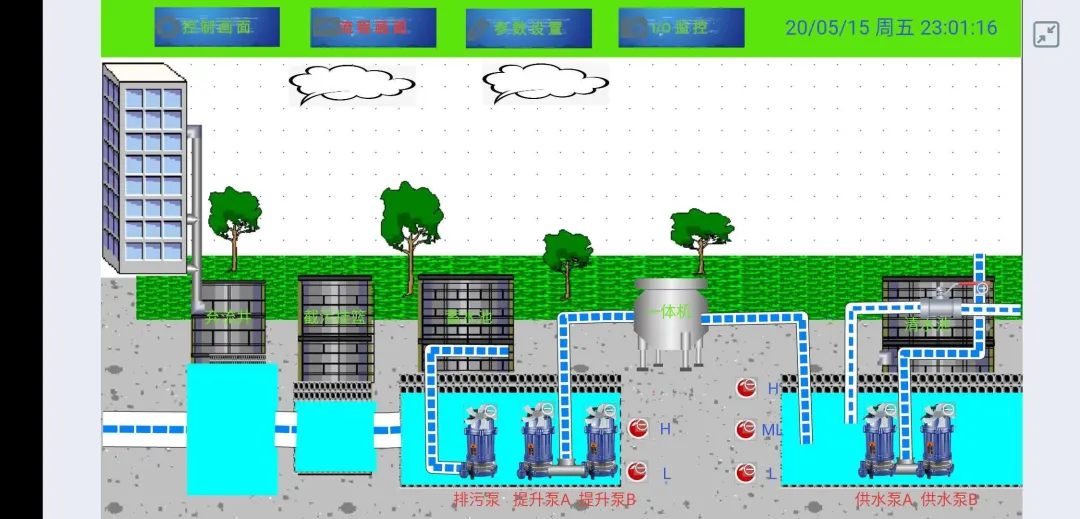

3)、雨水设备控制电柜安装完毕后，应对整个雨水系统进行调试，直到系统运行正常。

4)、 在设备调试合格后进行验收。
